一颗权重,只有4 bit。


搬十亿次,让你和AI有了距离。


寒序科技决定,不搬了!


今天,寒序科技正式公布uHBM®与uLPU™推理计算架构。


刚刚,全新国产LPU推理芯片首秀!

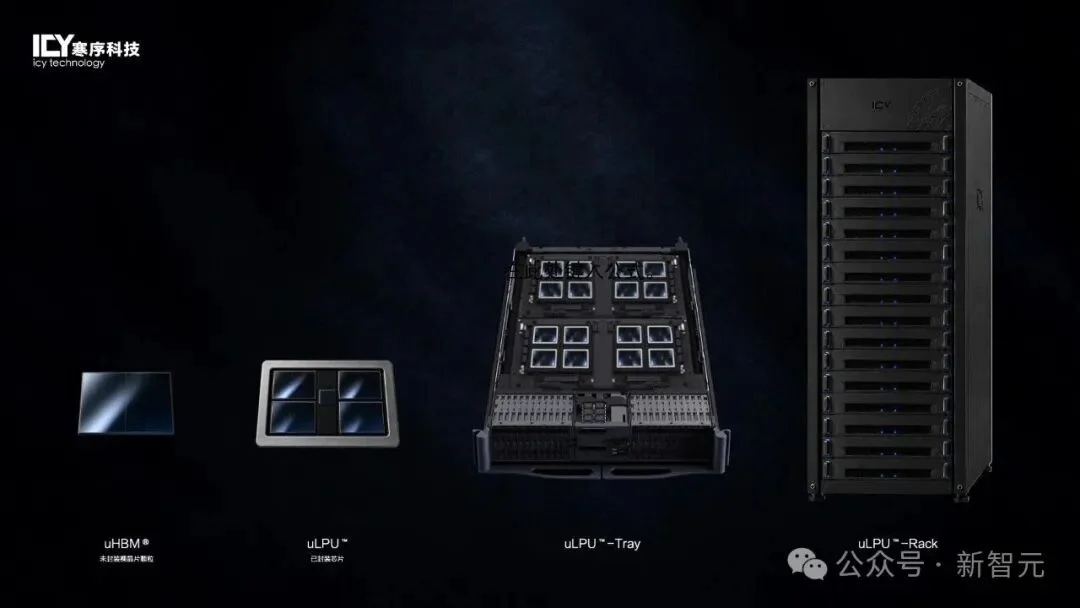

寒序uHBM®与uLPU™产品路线图


如果最重要的数据,根本不用搬呢?


这件事在大模型Decode阶段尤其突出。


一次Token的生成,需要反复读取巨量模型权重;对于FFN/GEMV这类典型memory-bound workload,很多时候真正限制推理速度的,并不是乘法器不够多,而是权重必须一次又一次穿过存储接口,抵达计算单元。


一颗FP4权重只有4 bit。


一次搬运,几乎微不足道。


但是当几十亿颗权重,为每一个Token,一遍又一遍地移动时,它最终变成带宽、功耗、延迟和散热,最后变成一整排服务器、一整座机房,以及一张越来越大的电费账单。


这就是寒序做uHBM®的起点。


刚刚,全新国产LPU推理芯片首秀!

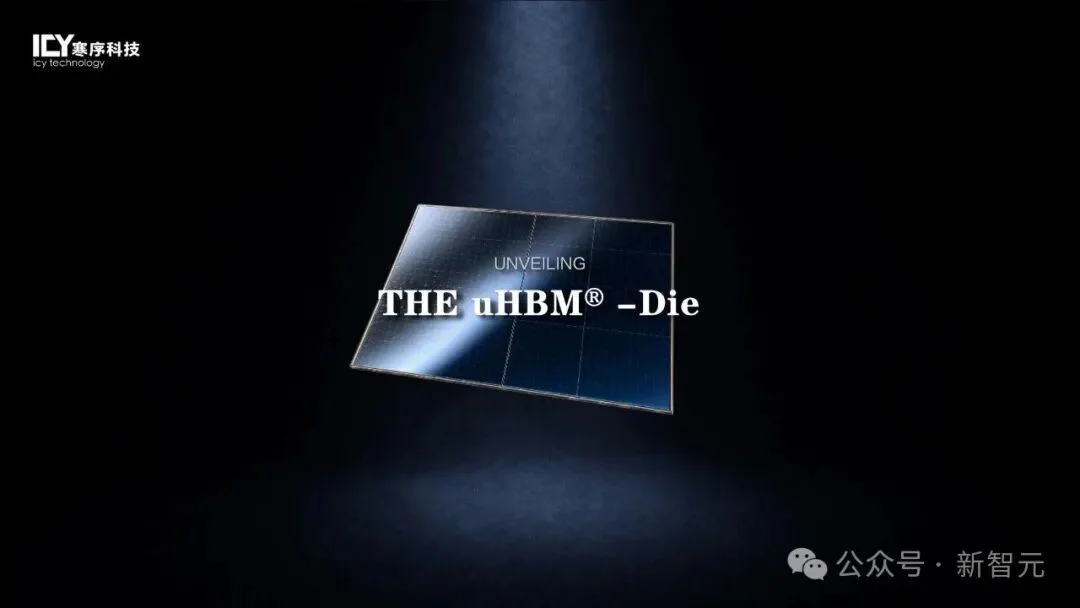

uHBM®未封装裸晶片颗粒


他们不想继续搬得更快。他们想让权重住在计算发生的地方。


uHBM®将Persistent MRAM与矩阵向量计算集成在同一颗Compute-Memory Die内。


权重长期驻留,矩阵向量计算在Die内完成,大规模权重不再为了每个Token反复跨越传统存储接口。


作为国内首家MRAM计算公司,寒序三年来持续推进超大带宽、Persistent MRAM、权重驻留和片内矩阵向量计算。


三年磨一剑。uHBM®与uLPU™今天首次完整亮相。


刚刚,全新国产LPU推理芯片首秀!

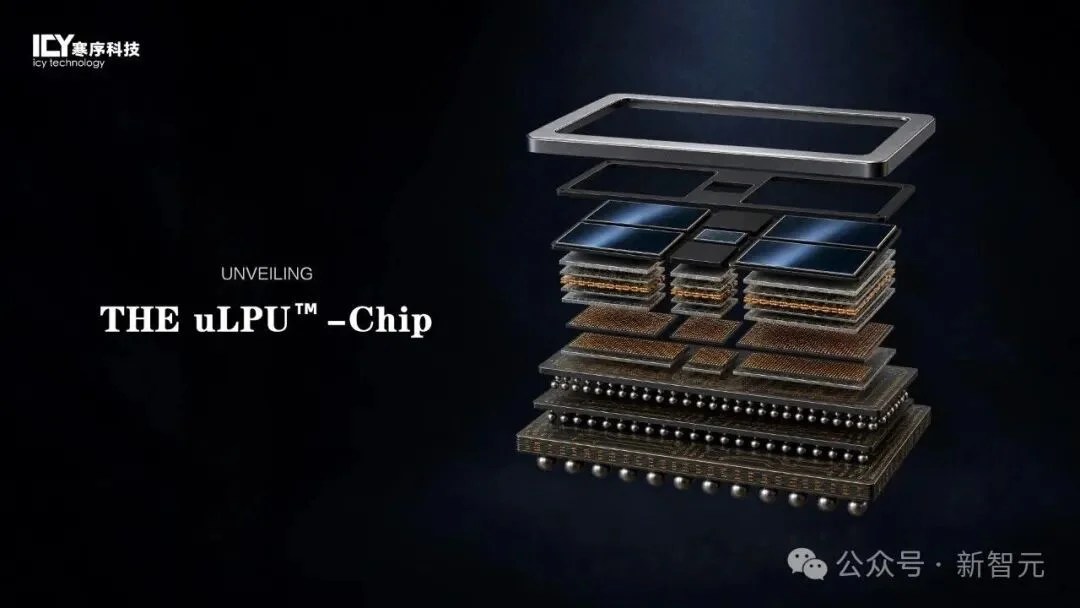

uLPU™-Chip爆炸结构图


Decode的代价,藏在权重搬运里


Prefill更像一次集中计算。Decode则不同:模型每生成一个Token,都要重新读取大批权重。


对于FFN/GEMV,一轮计算只输入一个激活向量,却要让整层权重再次上路。模型越大,搬运越接近推理成本的中心。


Hot Chips 2026上,三星公布LPDDR5X-PIM,把计算进一步推入DRAM。


刚刚,全新国产LPU推理芯片首秀!

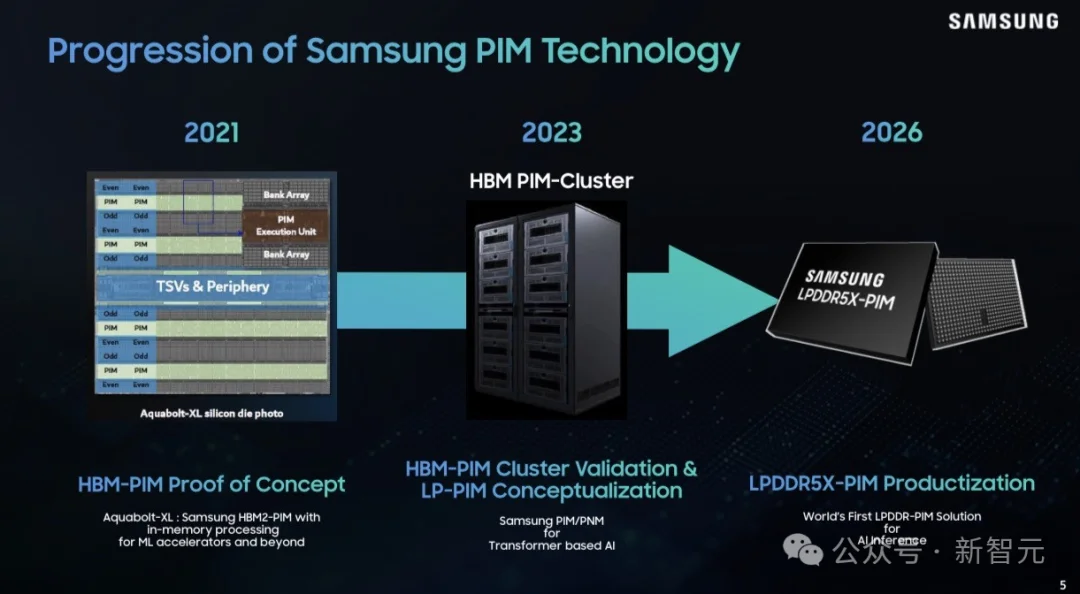

三星PIM技术演进路线:从2021年HBM-PIM验证,到2026年LPDDR5X-PIM量产


NVIDIA则展示Groq 3 LPX与Vera Rubin的异构推理路径:GPU处理Attention、承载KV Cache,LPX将权重保留在片上SRAM中并执行FFN。


三星走DRAM-PIM,Groq走SRAM LPU,寒序选择Persistent MRAM。器件、工艺和系统形态完全不同,但三条路线都在追问同一件事:为什么每生成一个Token,权重都要重新搬一次?


过去十年,行业从DDR走到HBM3E,从PCIe走到NVLink,答案一直是把存储与计算之间的路修得更宽。寒序换了一个问法:如果权重根本不用反复上路呢?

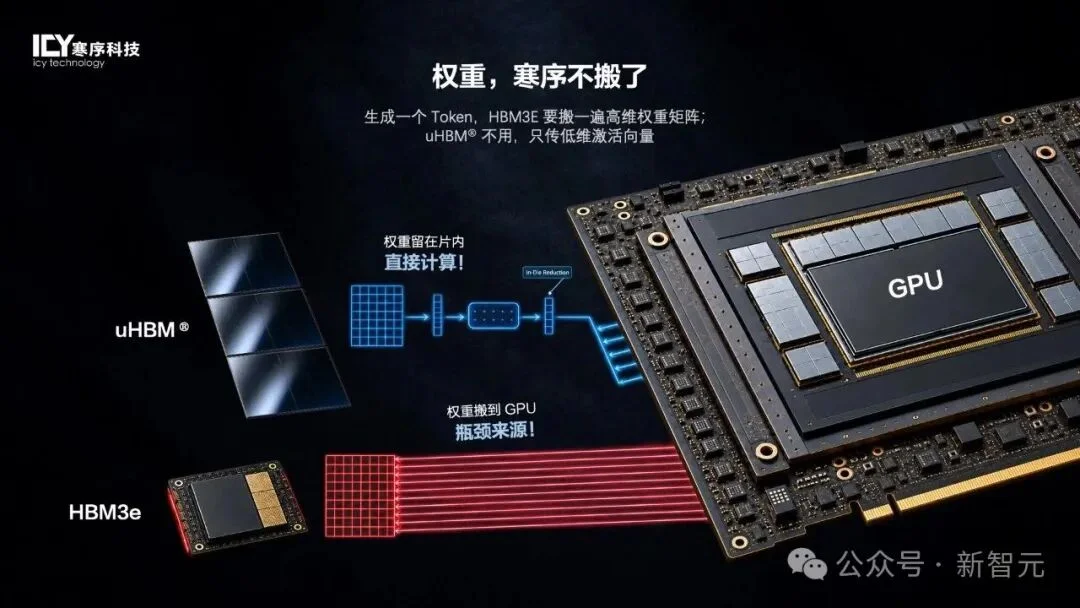

问题最终可以压缩成一张图:传统GPU+HBM3E在每个Token的生成过程中,需要逐层经片外接口读取权重矩阵;uHBM®将权重留在片内,系统主要交换激活向量。


刚刚,全新国产LPU推理芯片首秀!


典型Decode数据路径


u,是Ultra的意思


uHBM®给出的答案,不是再造一条更宽的外部接口。


它在同一颗Compute-Memory Die内集成Persistent MRAM与矩阵向量计算:模型权重完成加载后长期驻留;每轮Decode只让激活向量流入,在Die内完成权重读取、矩阵向量乘和局部归约,再将结果输出。


权重留下,计算在旁边完成。这就是Weight-Resident Compute。


uHBM®名字里的u,取自Ultra。它不只意味着Ultra-High Bandwidth,更意味着高带宽发生位置的变化:从存储器与计算芯片之间,进一步进入权重所在的Die内。


uHBM®是寒序对Compute-Memory产品架构的命名,不对应JEDEC HBM的新一代DRAM标准。


它延续HBM以高带宽服务计算的产品逻辑,底层技术路径则转向MRAM计算存储。寒序把这项产品主张概括为一句话:


重新发明HBM。


24 TB/s,比数字更重要的是它发生在哪里


首代uHBM®架构给出的In-Die Read Bandwidth设计值是24 TB/s。


它描述的是Compute-Memory Die内部的权重读取能力;行业常见HBM指标描述的,则是存储Stack与GPU之间的外部接口带宽。


一个数字发生在路上,一个数字发生在权重所在的地方。


两者不是同一测试口径,不能直接写成性能倍数;24 TB/s真正重要的,是高带宽读取紧邻驻留权重,并可直接送入片内GEMV。这是架构设计值,仍待后续硅片实测。


HBM把路修宽,uHBM®让权重不上路。


刚刚,全新国产LPU推理芯片首秀!

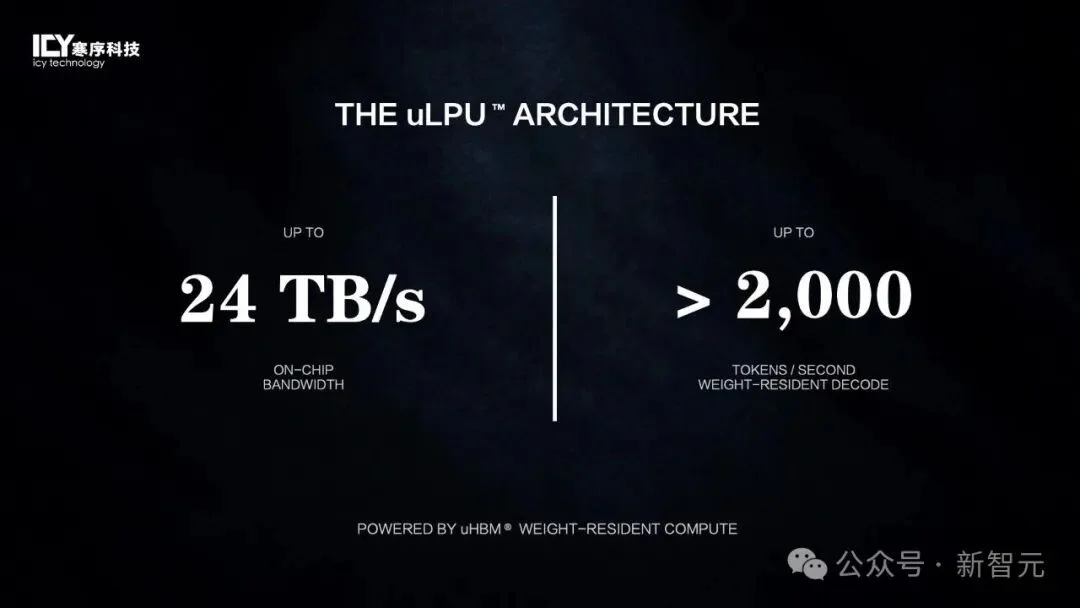

uLPU™架构核心指标


当权重驻留与片内计算合为一体,uHBM®不再只是一颗「存储芯片」。再向前一步,它成为uLPU™。


从一颗Die,走向一座Rack


如果说uHBM®回答了权重应该住在哪里,uLPU™回答的,就是它如何成为一台完整的推理计算机。


一颗Die只是起点,寒序的产品路线由此展开:


uHBM® → uLPU™ → uLPU™-Tray → uLPU™-Rack


按当前规划,端侧形态uLPU™ Edge将四颗uHBM®与NPU集成。NPU负责Prefill、Attention、KV Cache、动态算子和系统控制;高带宽敏感的FFN/GEMV留在uHBM®内执行。


它不是用存内计算替代一切,而是把最需要带宽的部分放回权重身边。


云端形态uLPU™ Cloud将四颗uHBM®与uIO Die组合,通过UCIe完成Scale-Up,并面向112G / 224G SerDes构建Scale-Out互联。


按照当前规划,16个uLPU™进入一个2U Tray,多个Tray继续组成Rack-Scale Inference System。


同一条Weight-Resident Compute路线,由此从机器人端侧一路延伸到云端整座机柜。


刚刚,全新国产LPU推理芯片首秀!


从uHBM®、uLPU™到2U Tray与Rack的产品路线


机器人不会等下一个Token


对于Qwen-VLA这一类具身模型,寒序正在瞄准另一个方向的数字:


>2,000 Tokens/s。


Qwen-VLA建立在Qwen3.5-4B多模态骨干之上,并增加约1.15B参数的DiT动作解码器。


作为量级参照,NVIDIA公布的Jetson AGX Thor单并发测试中,Qwen2.5-VL 3B为71.7 Tokens/s。


两者并非同模型、同精度测试;>2,000 Tokens/s是寒序面向4B多模态主干Decode提出的工程目标,不等同于完整Qwen-VLA动作解码或机器人控制频率。


寒序的目标,是把「机器人能够实时思考」从几十Tokens/s,推到一个新的数量级。


对于聊天机器人,100 Tokens/s和1,000 Tokens/s可能只是「快一点」和「再快一点」。但对于一个正在伸手抓杯子、避开障碍物、观察人类动作并实时调整轨迹的机器人,延迟不是体验问题。


延迟就是动作本身。当推理进入Physical AI,AI不再拥有无限的时间等待下一个Token。世界不会暂停,机械臂不会暂停,人也不会暂停。


刚刚,全新国产LPU推理芯片首秀!

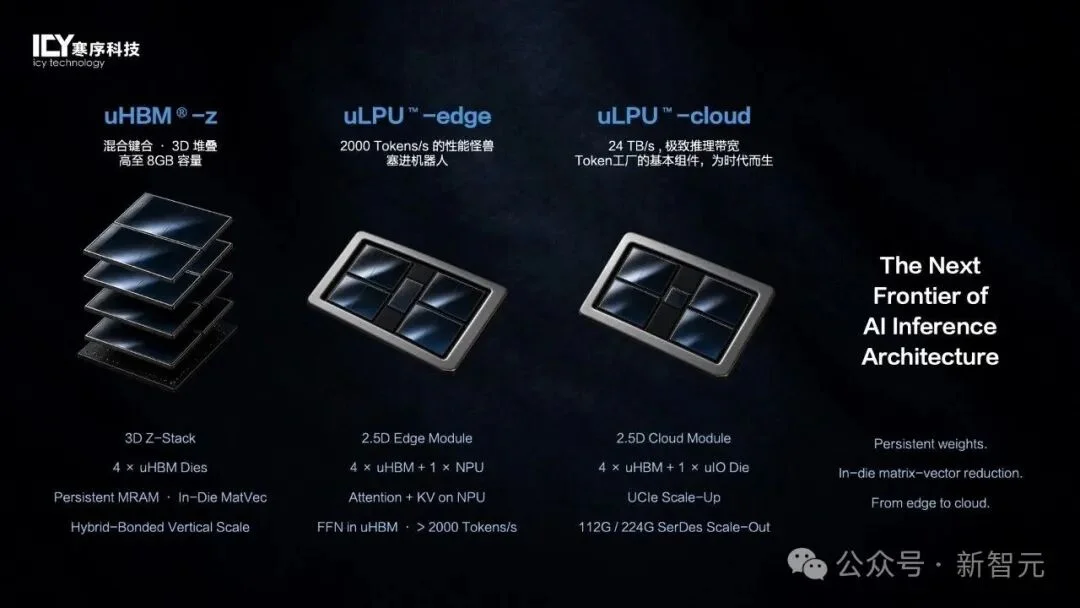

寒序端侧机器人、云端数据中心两类uLPU产品,以及3D堆叠uHBM产品


三年磨一剑


寒序成立于2023年8月。2024年初,北京市科委项目立项。


团队最初全面对标Groq LPU的超大带宽路线,却没有选择用更大面积的SRAM堆出带宽,而是押注Persistent MRAM、权重驻留和片内矩阵向量计算。


高带宽推理验证芯片SpinPU-ED01此后完成流片、回片和第三方检测。


样片集成120个MRAM Bank,实测片上访存带宽密度达到0.105 TB/(mm²·s);公司同时完成端到端模型推理与连续24小时稳定运行。


2026年3月,寒序提交两项高带宽推理发明专利申请,并于6月陆续公开。相关方案从MRAM权重静态驻留、多Bank并行计算,延伸到Transformer Decode的系统分工和多芯片扩展。


先发优势不是一句标签,而是一条连续路径:从MRAM Bank到验证芯片,从已经公开的专利申请到uHBM®与uLPU™,再从端侧产品走向Tray和Rack。


作为国内首家MRAM计算公司,寒序已经率先把磁计算从器件推到了完整产品路线。


未来两年,走向工程实现与量产


首代完整工程产品目前处于流片前收敛阶段。架构已经亮相;工艺、容量、功耗、完整带宽和模型性能,最终要由硅片回答。


未来两年,寒序将把重心放在工程实现与量产:流片、回片、软件栈、系统研发、客户验证和量产准备。


验证芯片已经回答「这条路能不能走」;下一阶段要回答的,是它能不能成为真正的产品。具体节奏仍以硅片进展和客户验证为准。


从架构到产品,中间隔着最难的工程实现:先进封装、计算模块、供电、散热、系统集成、软件栈,以及真实客户负载。


完整参数,等硅片。


刚刚,全新国产LPU推理芯片首秀!

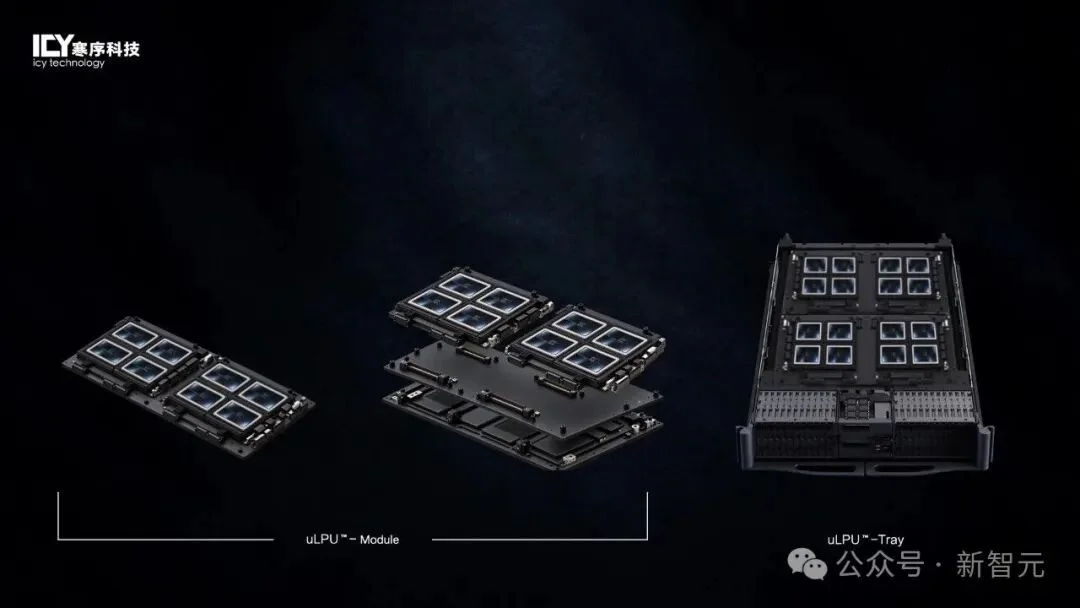

从uLPU™-Module到uLPU™-Tray


刚刚,全新国产LPU推理芯片首秀!

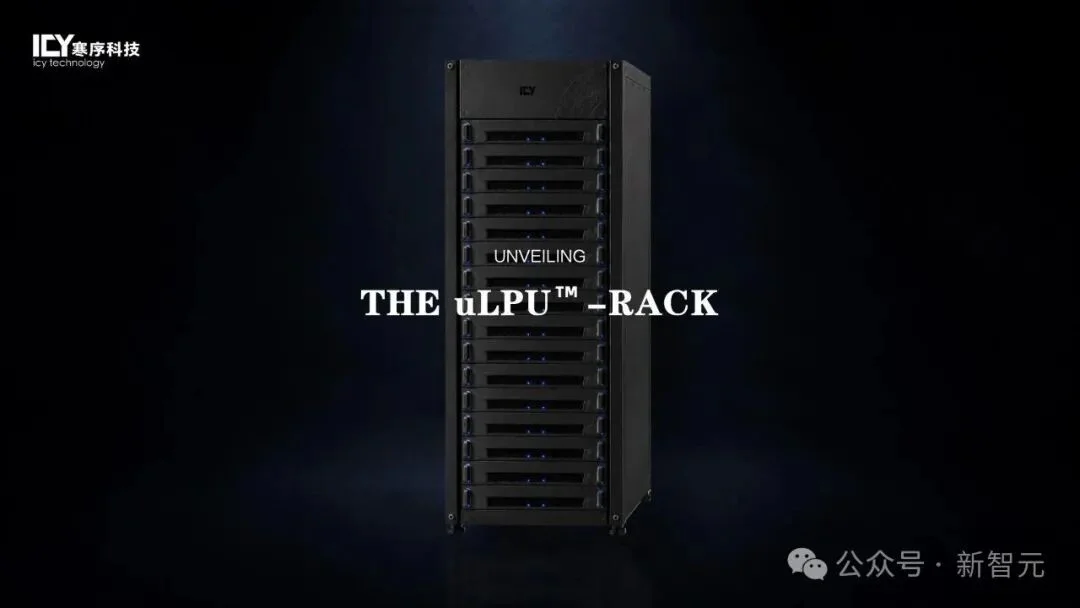

uLPU™-Rack


寒序启动全球核心研发人才招募


围绕uHBM®与uLPU™,寒序同步启动新一轮全球核心研发人才招募。


重点方向包括:


  • SoC架构、数字设计、PPA优化与物理实现
  • AI编译器、Runtime、算子优化与多芯片任务调度
  • UCIe、SerDes、Scale-Up与Scale-Out互联
  • 先进封装、芯片供电、信号完整性与热设计
  • 服务器、2U Tray与Rack级系统研发


寒序也欢迎来自GPU、NPU、交换芯片、高性能计算、通信、航空航天和复杂电子系统领域的工程人员加入。


团队支持北京、上海、深圳、横琴多地协同。


Hot Chips 2026已经把权重搬运推到产业前台。


三星和NVIDIA,已经完成了第一轮市场教育。


寒序接下来把时间留给流片、回片、编译器和系统。


让权重留下。


让计算来到它身边。


重新发明HBM,从一颗4 bit权重开始。


三年前,寒序问:一颗只有4 bit的权重,为什么要反复搬?


一颗权重,只有4 bit。


它不应该重到,需要一座数据中心来搬。
